SOFTWARE-DEFINED STORAGE PLATFORM FOR THE MODERN DATA CENTER

Harness software

소프트웨어 디파인드 아키텍쳐의 장점을 활용하여 성능, 확장성 및 유연성을 극대화하였습니다.

Embrace change

지속적으로 진화하는 광범위한 애플리케이션 및 플랫폼을 지원하기 위한 다양한 배포 유형을 제공합니다

Deliver predictability

일관되고 예측 가능한 성능을 제공하며, REST API / 자동화, LCM 등을 통해 스토리지 운영을 단순화 합니다.

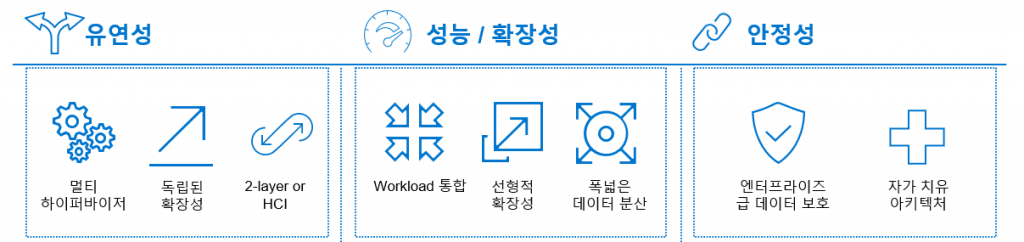

주요 차별성

Bare Metal & VMware & 다양한 하이퍼바이저 지원 | 아키텍처 유연성 | 확장성 | 고성능

1. 멀티 하이퍼바이저 지원
2. 아키텍처 유연성 (2 Layer / HCI)
3. 클러스터 확장성 / 단일 클러스터1024 대 지원

  1. 고성능 및 선형적 확장성
  2. DBMS, AI/ML, Container/Kubernetes 등 지원
  3. 대규모 국내 구축 레퍼런스 보유

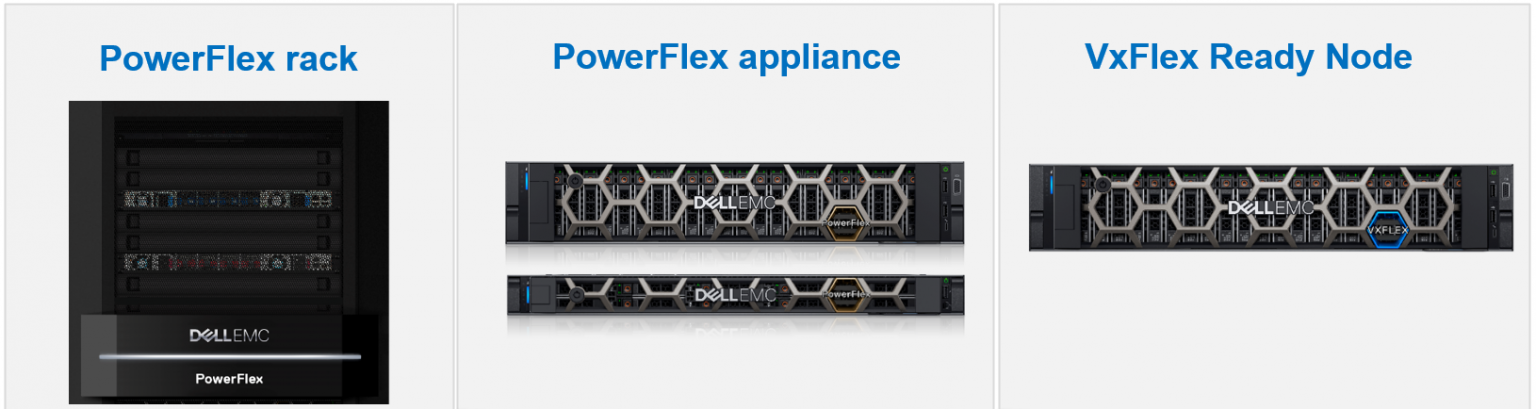

PowerFlex Family – 라인업

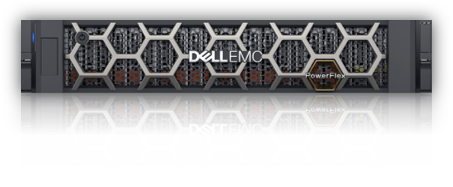

PowerFlex (기존 VxFlex OS)
x86 서버 기반의 Scale-out block 스토리지 서비스를 통해 고객이 SAN 서버 기반 Scale-out 또는 HCI 인프라스트럭처를 구성

  • Turnkey Solution
  • Network / Compute / Sotrage 통합
  • Automation / LCM(PowerFlex Manager)
  • Turnkey Solution(BYO Network)
  • Deployment 자동화
  • Automation / LCM(PowerFlex Manager)
  • CPU / MEM / Disk Resource 배치 유연성
  • Easy and Flexible Deployment
  • 최신 하드웨어에 대한 가장 빠른 적용

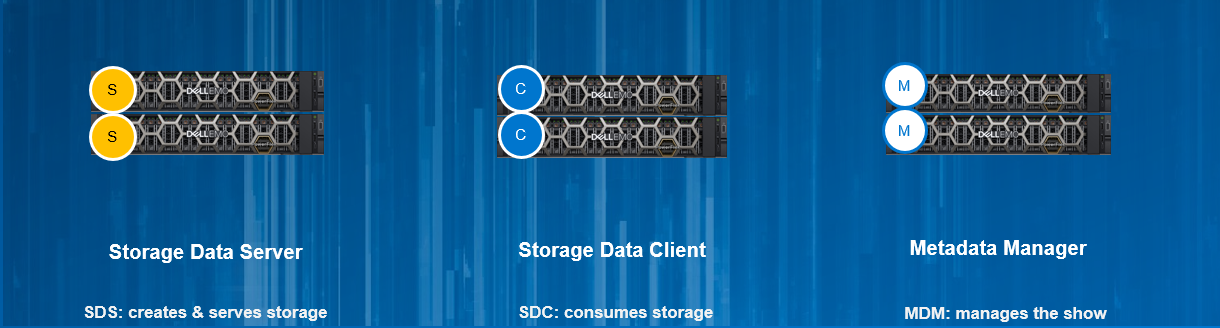

PowerFlex 구성요소

  • 로컬미디어를 스토리지 디바이스로 인식(추상화) 및 스토리지 풀 구성
  • 백엔드 스토리 풀 구성할 노드에 설치
  • 프런트엔드 볼륨 엑세스 (Read/Write)
  • 스토리지 볼륨이 필요한 노드에 설치
  • SDS와 peer-to-peer 연결을 유지하면서 storage pool에 IO를 발생
  • 클러스터 구성, 모니터링, 데이터 청크 리벨런스
  • 고가용성을 위해 3 or 5노드 클러스터로 구성
  • SDS 또는 SDC 노드에 같이 또는 별도 노드에 설치 가능

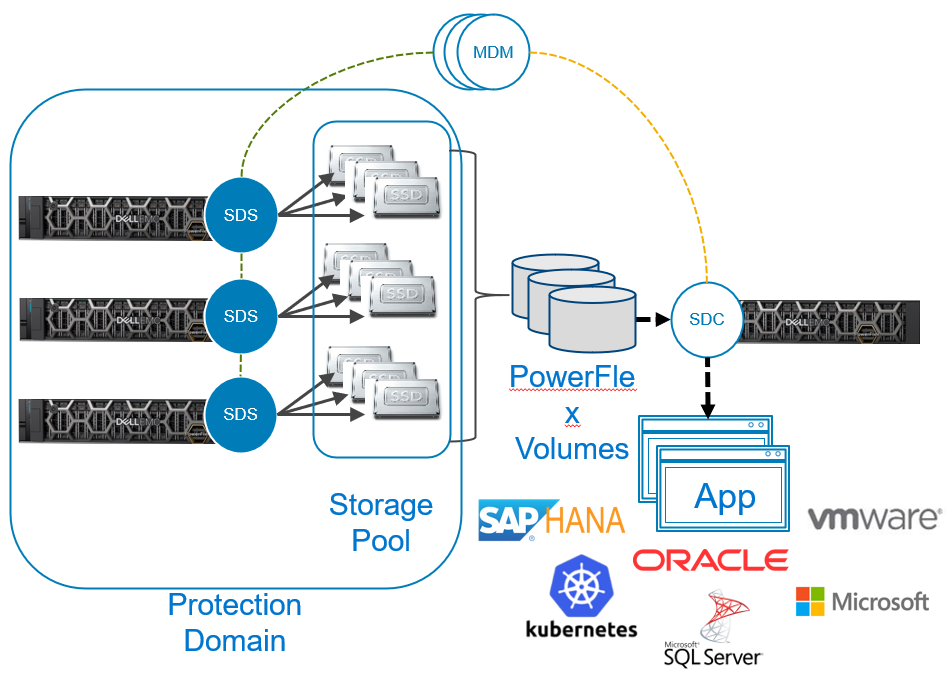

PowerFlex IO Flow

1 . SDS: 스토리지 서비스 구성 및 제공

  • X86서버의 local disk를 활용하여 다른 SDS 노드들과 함께 virtual pool을 제공
  • Pool 내의 볼륨은 Pool의 용량에 비례하여 균등하게 분산됨

2 . SDC: 스토리지 서비스 소비

  • 호스트에 설치됨 – 가상의 HBA 역할
  • OS나 하이퍼바이저 등에 볼륨을 매핑

3 . MDM: 클러스터 구성(볼륨 등) 정보 관리

  • 클러스터 구조의 변경이나 볼륨 생성 매팅 등의 정보를 관리
  • SDS, SDC의 상태를 체크하여 변동사항 발생 시 새롭게 최적화된 정보를 전달
  • IO flow에 관여하지 않아 병목 발생 가능성 제거

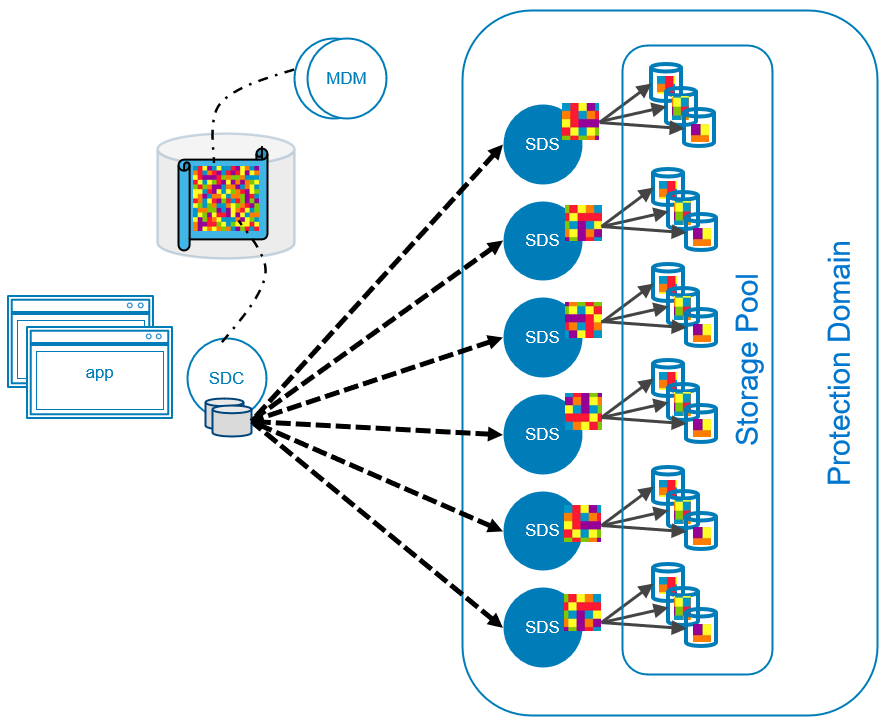

PowerFlex IO Flow – SDC

1 . 볼륨 생성 시 MDM은 전체 SDS에 볼륨 주소 공간이 균등하게 분배되도록 볼륨의 구조를 결정
2 . 볼륨이 SDC에 매핑되면 MDM이 생성한 주소 공간 정보를 SDC에 전달하여 SDC 메모리에 해당 매핑 정보가 로드됨
3 . SDC에 전달되는 Write IO는 SDC의 메모리에 상주하고 있는 매핑 정보에 기반하여 전체 SDS로 균등하게 전달됨.
4 . Read IO 역시 전체 컴포넌트를 통해 균등하게 일어나게 됨.

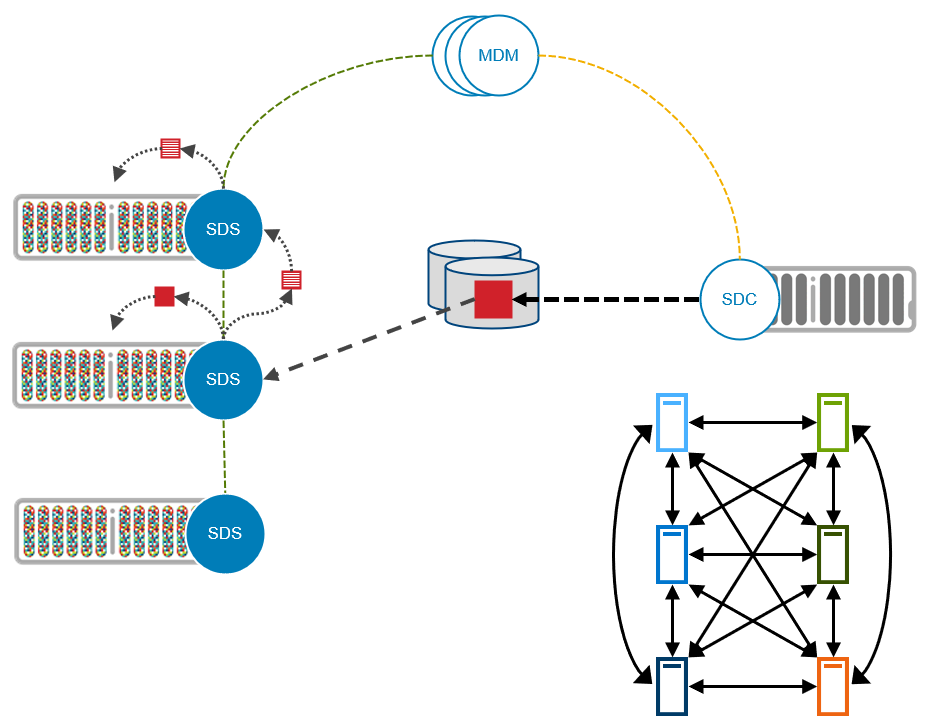

PowerFlex IO Flow – SDS

1 . MDM은 데이터 미러를 위해 볼륨이 생성될 때 IO chunk 단위로 Primary SDS와 Secondary SDS를 지정
2 . SDC에서 Primary SDS로 전달된 모든 Write IO는 미러 복제를 구성하기 위해 Secondary SDS로 해당 IO를 전달
3 .노드나 디스크가 fail이 발생하는 경우 Primary 및 Secondary 복제본들이 남아 있는 스페어 공간에 새로운 복제본을 복제
4 . 메시-미러 구조로 연결되어 있는 전체 SDS들에서 리빌딩 프로세스가 진행되기 때문에 빠르게 self-healing이 가능

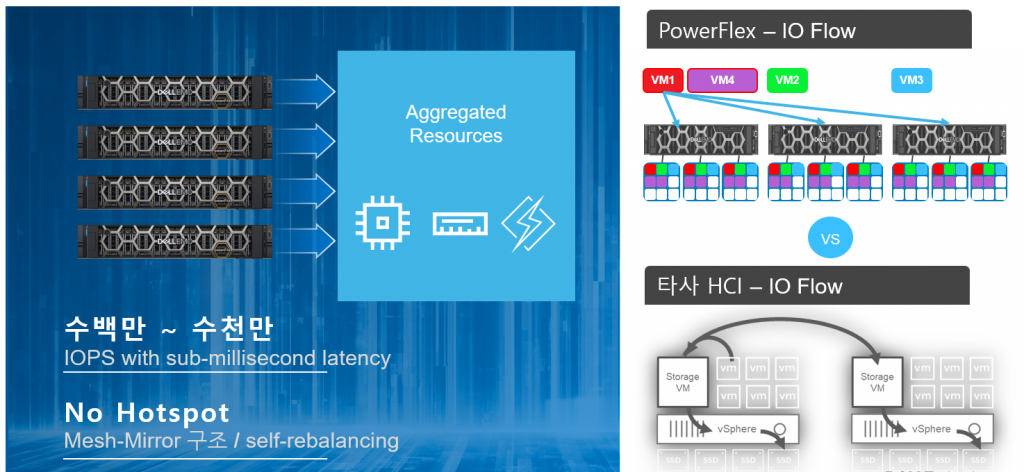

Why PowerFlex – 엔터프라이즈급 성능

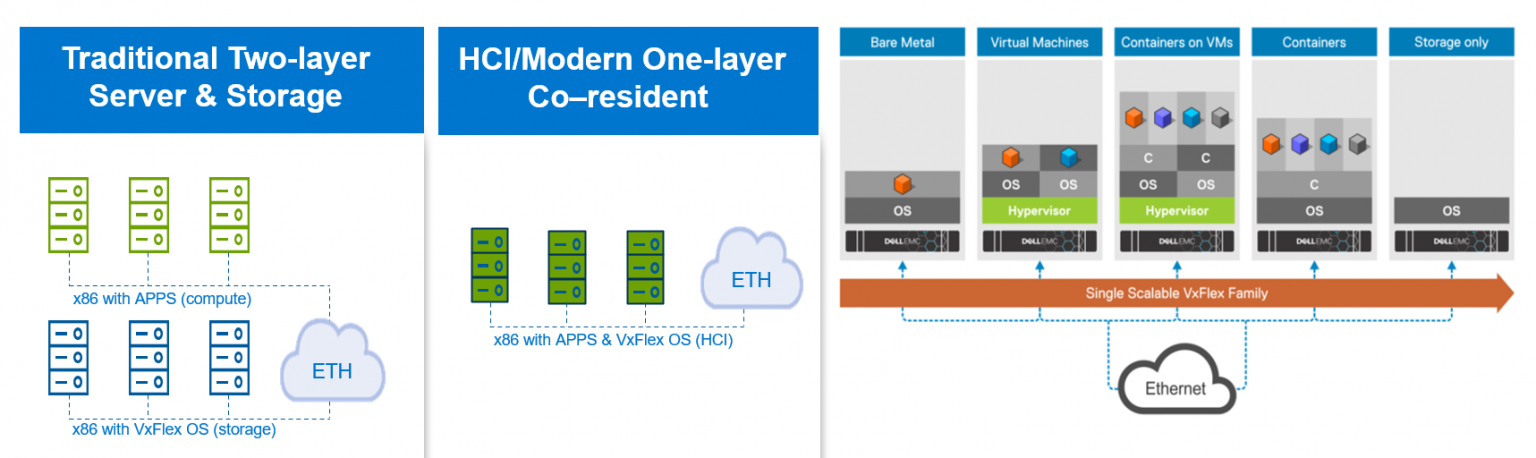

Why PowerFlex – 유연한 아키텍쳐

  • 기존 SAN과 유사한 구조
    (compute-storage 분리)
  • x86 서버들이 컴퓨팅 / 스토리지로 분리 운영
  • 스토리지 팀과 애플리케이션 팀 간의 분리가 필요한 조직 지원
  • 애플리케이션과 스토리지를 동일 서버에서 호스팅 가능한 구조(compute-storage 통합)
  • CPU 및 Memory 등의 자원을 최대한 효율적으로 사용할 수 있으며, 최고의 유연성과 관리의 용이성을 제공합니다.
  • Bare-Metal / Hypervisor 환경을 완벽하게 지원하는 software defined storage로 시스템 구조나 OS 환경 등에 상관 없이 컨테이너 및 K8S 환경을 유연하게 지원할 수 있습니다.

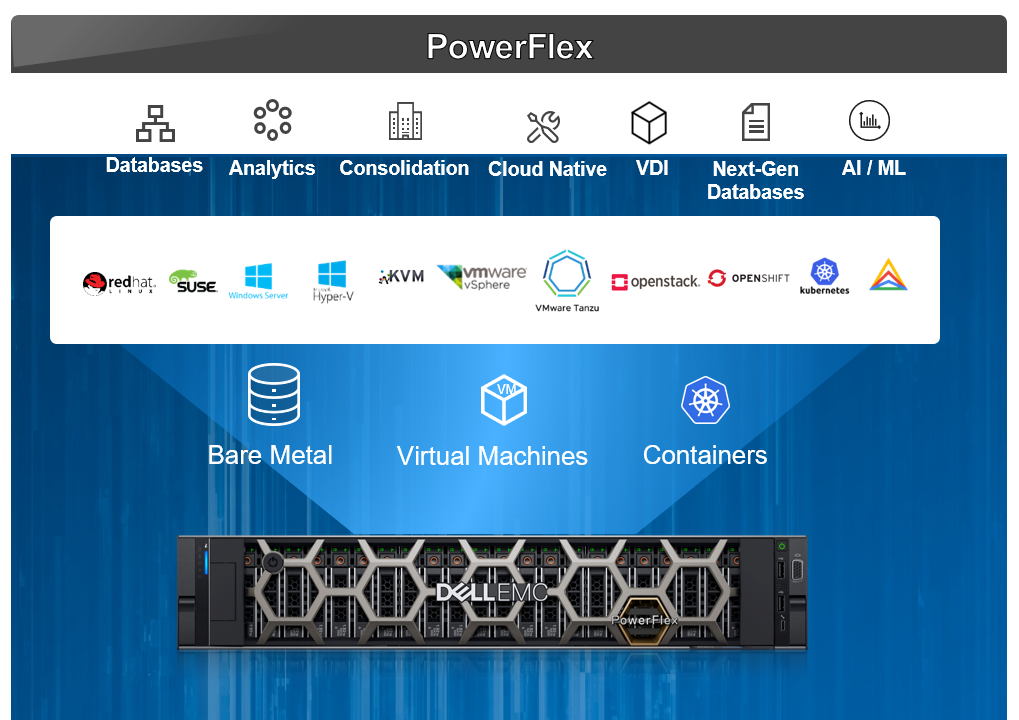

Why PowerFlex – 다양한 플랫폼 지원

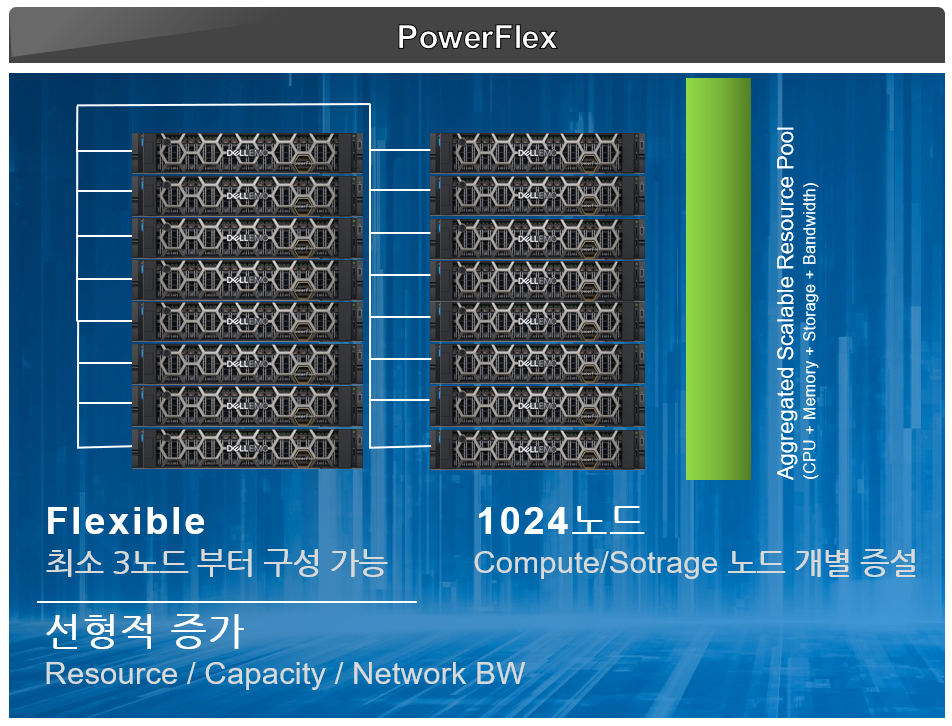

Why PowerFlex– 타사 HPC & HCI 보다 뛰어난 확장성
